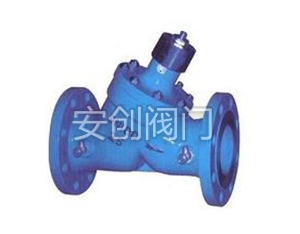

JHL41X多功能三合一止回閥

發布日期：2015-11-07    點擊數：

產品名稱：	JHL41X多功能三合一止回閥
產品型號：	JHL41X
連接方式：	法蘭
結構形式：	升降式
驅動方式：	手動
產品口徑：	DN50-350
公稱壓力：	1.0-2.5MPa
閥體材質：	鑄鋼,鑄鐵
服務承諾：	專注制造、專注服務，安創閥門為您創造更多價值不斷提升服務質量，精益求精，“真誠的服務”是安創閥門的主題。安創閥門頓嚴格按照 相關 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大新老客戶提供產品，zhi善zhi美服務.

產品說明：

安創閥門主要生產(JHL41X多功能三合一止回閥)也是國內(止回閥)生產商之一。公司經營范圍:閥門,加工，銷售！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

多功能三合一止回閥概述：
1 、用一個閥門 , 可以圓滿地完成三種功能：無水錘止回閥、閘閥、平衡閥。
2 、泵停止運轉時，彈簧力先合上閥瓣，因而防止水錘。
3 、通過調節開度，可以調節泵的輸出量。
4 、裝有指示器，可以用眼睛確認閥門的開啟度。
5 、密封墊用丁腈橡膠制作，因而根本不會泄漏，可以吸收沖力。
6 、彈簧是用不銹鋼制作，因而具有很強的耐蝕性。
7 、可節約水量的設備材料和費用，縮小安裝空間。
8 、由于形狀和結構高等成流線型，因而壓降很小。
9 、由于起到旁道作用，所以其有回收出口側管道內水的功能，而且在進口側出現真空時，補充引水。
10 、水平管道，垂直管道上均可安裝。



多功能三合一止回閥結構及工作原理：
　　 三合一止回閥安裝在一般建筑，公寓及工廠的供排水，冷暖水處理，及鍋爐的冷凝水，二次供水管道的泵出口上，用來防止泵停止運轉而引起的管道內的介質倒流。

多功能三合一止回閥主要外形尺寸：





公稱通徑 DN	安裝方式	閥長 L(mm)	法蘭直徑 (mm)	開啟高度 H(mm)	螺栓孔中心距 (mm)	螺栓孔數＊直徑	重量 kg
50	法蘭連接	230	160	210	125	4*18	16
65		290	180	250	145	4*18	24
80		310	195	290	160	8*18	35
100		350	215	320	180	8*18	50
125		400	245	380	210	8*18	72
150		480	280	420	240	8*23	98
200		550	335	500	195	12*23	150
250		620	405	680	355	12*25	230
300		700	460	730	410	12*25	390
350		787	520	830	470	16*25	500
