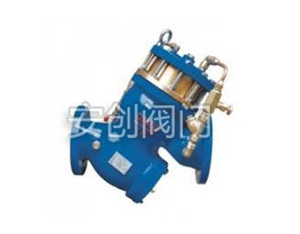

YQ98004過濾活塞式緩閉止回閥

發布日期：2016-01-02    點擊數：

產品名稱：	YQ98004型過濾活塞式緩閉止回閥	產品型號：	YQ98004
適用介質：	水	連接形式：	法蘭
適用溫度：	0～80℃	公稱通徑：	DN50-DN400
常用材質：	鑄鐵、鑄鋼、不銹鋼	技術咨詢：	15868791831

一、過濾活塞式緩閉止回閥產品概述

  YQ98004型過濾活塞式緩閉止回閥主要安裝在取水、送水、加壓、潛水、污水等泵站的水泵出水管道上。

二、過濾活塞式緩閉止回閥工作原理

  YQ98004型過濾活塞式緩閉止回閥安裝在自來水廠及高層建筑給水系統，以及其它給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象的產生。一閥兼具電動閥，逆止閥和水錘消除器，可以有效地提高供水系統的可靠性。

三、過濾活塞式緩閉止回閥特點
1、消除水錘效果好。將緩開、速閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。
2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體積小、重量輕

四、過濾活塞式緩閉止回閥技術參數

公稱壓力	1.0Mpa、1.6 Mpa、2.5 Mpa
低動作壓力	≥0.04 Mpa
緩閉時間	3~60s（可調）
介質溫度	0~80℃
適用介質	水

五、主要外形尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	250	280	335	380	425	480	750	660	740	810	860



六、過濾活塞式緩閉止回閥外形及原理圖



七、過濾活塞式緩閉止回閥安裝示意圖
