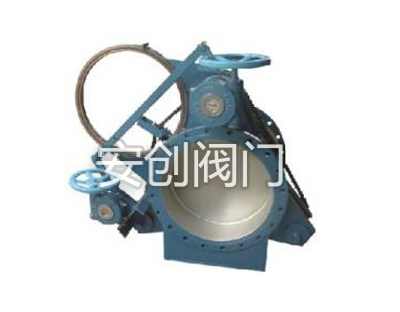

渦輪盲板閥

發布日期：2015-10-29    點擊數：

型號：F343CX

連接形式：法蘭

主體材料：碳鋼,不銹鋼

公稱通徑：100-3500

適用介質：煤氣、易燃有害氣體

密封形式：軟密封

外形：中型

流動方向：?jiǎn)蜗?/p>

驅動方式：手動,渦輪

可以根據實際場合定做

產品說明

F343CX蝸輪盲板閥的詳細資料：

產品名稱：渦輪盲板閥  蝸輪式眼鏡閥

產品型號：F343CX

產品規格;DN300-DN2000

適用溫度：≤120℃，≤200℃ ≤300℃，≤450℃

產品說明：該閥門由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母付、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管聯接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿聯接，將三根絲桿同時作正向(或反向)旋轉，則左、中兩閥體得到壓緊(或分離)。三根絲杠中上面一根絲桿中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲杠在同樣的部位上安裝有盲板的定位塊，盲板旋轉時可以防止盲板漂移，避免密封膠圈擦傷。其中一根上裝有蝸輪傳動機構，實現松開夾緊閥體的目的
