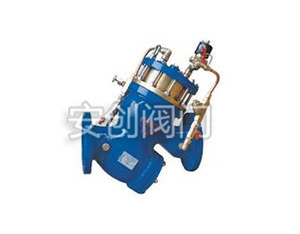

YQ98006過濾活塞式電磁控制閥

發布日期：2016-01-02    點擊數：

產品名稱：	YQ98006活塞式電磁控制閥	產品型號：	YQ98006
適用介質：	水	連接形式：	法蘭
適用溫度：	0～80℃	公稱通徑：	DN50-DN400
常用材質：	鑄鐵、鑄鋼、不銹鋼	技術咨詢：	15868791831

一、過濾活塞式電磁控制閥概述

YQ98006活塞式電磁控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態。當電磁導閥關閉時，主閥上腔控制室的水不能流出，控制室升壓，推動活塞關閉主閥。本產品利用導閥控制閥門的開啟和關閉，反映準確快速，采用三向電磁閥，維護簡單。安裝于各類給水系統的管道上。

二、過濾活塞式電磁控制閥優點

1、消除水錘效果好。將緩開、速閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。
2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體積小、重量輕。

三、過濾活塞式電磁控制閥主要閥門零件材質如下表：

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼、不銹鋼
閥座	錫青銅、不銹鋼
閥瓣	碳鋼、不銹鋼+丁腈橡膠
閥桿	鋁青鋼、鉻不銹鋼
活塞	鉻不銹鋼+丁腈橡膠
過濾網	不銹鋼
彈簧	不銹鋼

四、過濾活塞式電磁控制閥技術參數表：

技術參數
公稱壓力	1.0MPa、1.6 MPa、2.5 MPa
公稱通徑	40  50  65  80  100  125  150  200  300  400
Z低動作壓力	≥0.04 MPa
緩閉時間	3～60s（可調）
介質溫度	0～80℃
適用介質	水 (如使用海水中訂貨需注明)



五、過濾活塞式電磁控制閥規格尺寸



DN	50	65	80	100	125	150	200	250	300	350	400
L	250	280	335	380	425	480	750	660	740	810	860
