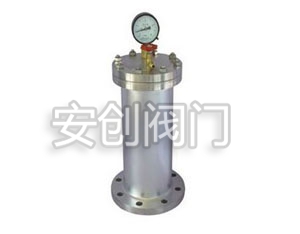

YQ9000水錘吸納器

發布日期：2016-01-06    點擊數：

標準：	國標
材質：	碳鋼
產地：	浙江
工作溫度：	100
公稱通徑：	50-1000
類型：	水利控制閥
連接形式：	法蘭
流動方向：	單向
密封形式：	軟密封
驅動方式：	水力控制
適用介質：	水、污水
形態：	中型
用途：	流量控制
零部件及配件：	執行器
壓力環境：	常壓
主體材料：	鑄鋼
類型(通道位置)：	直通式
品牌：	安創閥門
型號：	YQ9000

詳細說明

      YQ9000-16/25P活塞式水錘消除器能在無需阻止流體流動的情況下，有效地消除各類流體在傳輸系統可能產生的水外錘和浪涌發生的不規則水擊波震蕩，從而達到消除具有破壞性的沖擊波，起到保護之目的。

二、YQ9000-16/25P活塞式水錘消除器工作原理：

      YQ9000-16/25P活塞式水錘消除器的內部有一密閉的容氣腔，下端為一活塞，當沖擊波傳入水錘消除器時，水擊波作用于活塞上，活塞將往容氣腔方向運動。活塞運動的行程與容氣腔內的氣體壓力、水擊波大小有關，活塞在一定壓力的氣體和不規則水擊雙重作用下，做上下運動，形成一個動態的平衡，這樣就有效地消除了不規則的水擊波震蕩。

三、YQ9000-16/25P活塞式水錘消除器主要技術參數：

公稱壓力MPa	試驗壓力		適合介質	適宜溫度	容氣腔壓力（占管道壓力百分數）
	密封試壓	強度試壓
	MPa	MPa
1.6	1.76	2.4	純凈水	<=80℃< p="">	50~70%
2.5	2.75	3.75



四、YQ9000-16/25P活塞式水錘消除器結構示意圖：



五、YQ9000-16/25活塞式水錘消除器主要外形尺寸與連接尺寸：

型號	公稱通徑DN		法蘭直徑D	螺栓孔中心圓直徑D1	連接凸出部分直徑D2	法蘭厚度b	總高度H	螺孔數量直徑Z-d
	mm	英寸
1.6MPa
YQ9015	15	1/2	95	65	45	14	200	4-φ14
YQ9020	20	3/4	105	75	55	16	300	4-φ14
YQ9025	25	1	115	85	65	16	320	4-φ14
YQ9032	32	1 1/2	140	100	78	18	340	4-φ18
YQ9040	40	1 1/2	150	110	85	18	350	4-φ18
YQ9050	50	2	165	125	100	20	455	4-φ18
YQ9065	65	2 1/2	185	145	120	20	505	4-φ18
YQ9080	80	3	200	160	135	20	745	8-φ18
YQ9100	100	4	220	180	155	22	765	8-φ18
YQ9125	125	5	250	210	185	22	796	8-φ18
YQ9150	150	6	285	240	210	24	828	8-φ23
YQ9200	200	8	340	295	265	24	918	12-φ23
YQ9250	250	10	405	355	320	26	948	12-φ25
YQ9300	300	12	460	410	375	28	970	12-φ25
2.5MPa
YQ9015	15	1/2	95	65	45	14	220	4-φ14
YQ9020	20	3/4	105	75	55	16	320	4-φ14
YQ9025	25	1	115	85	65	16	340	4-φ14
YQ9032	32	1 1/4	140	100	78	18	350	4-φ18
YQ9040	40	1 1/2	150	110	85	18	380	4-φ18
YQ9050	50	2	165	125	100	20	455	4-φ18
YQ9065	65	2 1/2	185	145	120	22	505	8-φ18
YQ9080	80	3	200	160	135	24	745	8-φ18
YQ9100	100	4	235	190	160	24	765	8-φ23
YQ9125	125	5	270	220	188	26	796	8-φ25
YQ9150	150	6	300	250	218	28	828	8-φ25
YQ9200	200	8	360	310	278	30	918	12-φ25
YQ9250	250	10	425	370	332	32	948	12-φ30
YQ9300	300	12	485	430	390	34	970	16-φ30

注：1、法蘭連接尺寸參照GB/T9113.1-2000標準。
??2、由于壓力表尺寸的變動影響總高度的變動時恕不通知

六、YQ-16/25P活塞式水錘消除器安裝與維護及注意事項：

DN15~50為螺紋連接，用標準三通垂直裝于管道，用于支管系統消除管道不規則水擊波和噪聲。?



DN50~300為法蘭連接，用標準三通外接。

1、YQ900~16/25P活塞式水錘消除器應盡量安裝在水擊源附近，其安裝應便于水擊波無阻礙地通向消除器，安裝示意圖如下二例：

２、注意事項

1、閥體上的壓力表，安裝前顯示閥體氣室壓力，安裝后顯示管道壓力。

2、安裝前請確認，水錘消除器氣室壓力不得高于管道壓力

3、當揚程50m以上，壓力5Kgf/cm2以上時，建議長道管下方及逆止閥止閥上方轉角處各安裝一只水錘消除器。

4、為考慮維修，建議保留10cm閥體與墻面間隙，方便維修動作。

5、若管道內水壓力較低，或水錘消除器氣室壓力較低，皆可帖水錘消除器上方注氣栓加入氣壓或釋放氣壓。

6、水錘消除器氣室壓力，維持于管道壓力50%~70%時水錘消除器效果佳

7、二次側為開放壓力場合，例定水位閥，衛浴器具，水long頭等注氣1-1.3Kgf/cm2較適合.
